Коллекторная группа в сборе

Техническое описание на коллекторную группу Скачать

Сертификат соответствия на коллекторную группу Скачать

Паспорт на коллекторную группу Скачать

Коллекторная группа в сборе 1” выход на 3/4” Comisa

Коллекторная группа в сборе Comisa включает в себя:

- коллектор подачи с  расходомерами* (измерителями потока);
- обратный коллектор с запорными клапанами и вентилями ручной регулировки;
- термометры на подающем и обратном коллекторе (2шт.);
- комплект автоматических воздухоотводных клапанов (2шт.);
- комплект сливных клапанов (2шт.);
- ключ для регулировки расходомеров;
- кронштейн для крепления (2шт.).

*Для настройки коллектора с помощью расходомеров нужно снять красный фиксирующий обод расходомера и установить необходимое значение потока при помощи вращения. Регулировка потоков коллектора проводится при включенном насосе.

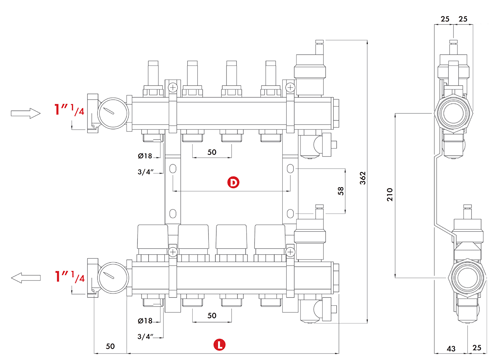

Схема коллекторной группы Comisa
