Сервопривод коллектора

Применение сервопривода коллектора теплого пола

Сервопривод коллектора Comisa (электротермический привод) предназначен для автоматического регулирования температуры в системах теплых полов. Температурный датчик может запустить электротермический привод при помощи замыкания контакта. Чувствительный элемент внутри капсулы расширяется и вызывает движение стержня, который открывает или закрывает клапан. Данная модель сервопривода коллектора имеет дополнительный контакт, который закрывается, когда коллектор открыт. Когда привод отключен от питания, коллектор закрыт.

Модели с одним дополнительным микропереключателем 230 VAC, 3A.
Вспомогательное приспособление: адаптер ADVFX для муфты VFX до Kvs - 2.5 для закрытия клапана, обычно закрытого напрямую.

Монтаж сервопривода коллектора

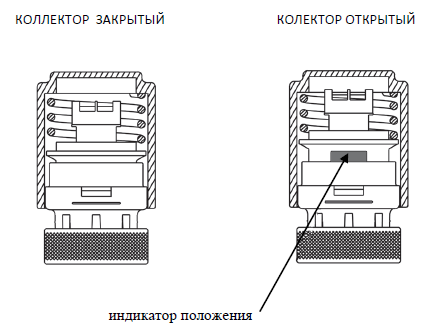

Смонтируйте сервопривод на корпусе коллектора, нажав на него и затянув гайку металлического кольца на резьбу. Эта операция должна проводиться, когда привод холодный и питание отключено. Подсоедините электрические кабели в соответствии с электромонтажной схемой. Обратите внимание на то, что питание должно соответствовать значению, указанному на ярлыке на устройстве. Привод имеет красный индикатор положения.

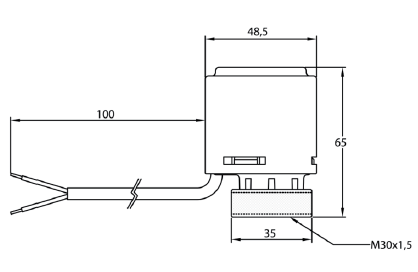

Размеры сервопривода коллектора
