Металлополимерные трубы PEXb-AL-PEXb



Металлополимерные трубы PEXb-AL-PEXb
ГОСТ Р 53630-2009

Доступные размеры:

Артикул         Описание                  Тип упаковки
1620100-1 16х2, бухта 100 м. бухта в гофрокоробе
1620200-1 16х2, бухта 200 м. бухта в гофрокоробе
2020100-1 20х2, бухта 100 м. бухта в гофрокоробе
2630050-1 26х3, бухта 50 м. бухта в гофрокоробе
3230050-1 32х3, бухта 50 м. бухта в гофрокоробе



Скачать:

Паспорт
Сертификат соответствия
Свидетельство о государственной регистрации

Металлополимерные трубы PEX-Al-PEX CompipeТМ – проверенное решение для монтажа систем водоснабжения, высокотемпературного отопления, теплых полов.

Трубы PEX-Al-PEX CompipeТМ отлично зарекомендовали себя на российском рынке благодаря следующим преимуществам:

1. Быстрый и удобный монтаж.  Труба PEX-Al-PEX CompipeТМ легко гнется и сохраняет заданную форму. Простая технология соединения трубы с фитингами COMTEKТМ снижает вероятность ошибок до минимума и занимает всего несколько секунд.

2. Высокое качество труб. Трубы COMPIPEТМ получили множество положительных отзывов монтажников и клиентов.

3. Доступные цены. Использование последних технологий при производстве металлополимерных труб COMPIPEТМ позволяет компании Кашира-Пласт оптимизировать затраты на производство, таким образом обеспечивая покупателям выгодные цены.

4. 100% кислородонепроницаемость защищает трубы от агрессивного воздействия кислорода, который может вызвать коррозию стальных комплектующих системы.

5. Удобная форма поставки в бухтах позволяет экономить затраты на хранение и транспортировку.

6. Трубы PEX-Al-PEX COMPIPE ТМ не подвержены коррозии и зарастанию.

7. Гарантия 10 лет, срок службы – более 50 лет.

Информация и технические характеристики

труба металлопласт труба металлопластик труба металлопластик



Металлополимерные трубы CompipeТМ PEXb-AL-PEXb представляют собой пятислойную конструкцию (см. рисунок 1):

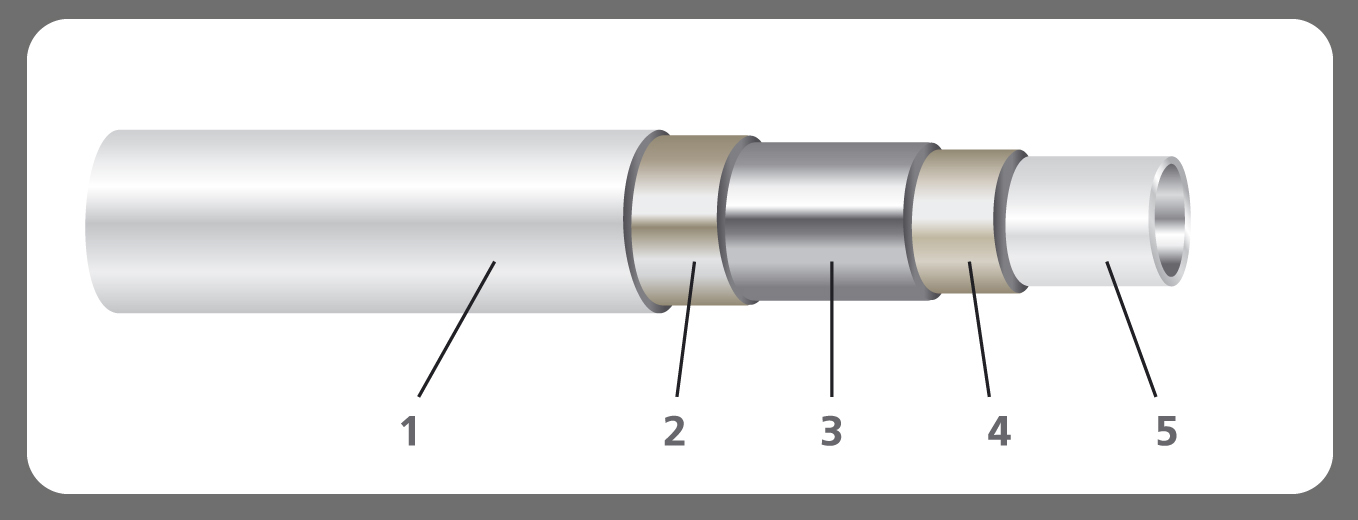

слои металлопластиковой трубы

Рисунок 1. Конструкция металлополимерной трубы CompipeТМ PEXb-AL-PEXb



  1. Внешний полимерный слой, выполненный из сшитого полиэтилена PEXb;

  2. Адгезивный слой (связывает внешний полимерный слой и алюминиевый слой);

  3. Алюминиевый слой, сваренный встык методом TIG сварки, обеспечивающий диффузионную непроницаемость, прочность и малое линейное тепловое расширение трубы;

  4. Адгезивный слой (связывает внутренний полимерный слой и алюминиевый слой);

  5. Внутренний полимерный слой из сшитого полиэтилена PEXb.



 Характеристики металлополимерных труб CompipeTM PEXb-Al-PEXb указаны в Таблице 1.



Таблица 1 Характеристики металлополимерных труб COMPIPETM PEXb-AL-PEXb

Наименование показателя COMPIPETM PEXb-AL-PEXb
Наружный диаметр, мм 16 20 26 32
Внутренний диаметр, мм 12 16 20 26
Толщина стенки, мм 2 2 3 3
Артикул

1620200-1 / 1620100-1

2020100-1 2630050-1 3230050-1
Длина бухты, м 200/100 100 50 50
Масса 1 п.м. трубы, г 112 143 258 332
Объем жидкости в 1 п.м. трубы, л 0,113 0,201 0,314 0,531
Мин. радиус изгиба с кондуктором, мм 45 60 95 125
Мин. радиус изгиба вручную, мм 80 110 115 160
Рабочая температура при давлении 1,0МПа (0÷95)ºС
Аварийная температура (не более 1 часа) 100ºС

Максимальное рабочее давление при температуре 95ºС

1,0 МПа
Коэффициент линейного расширения (0,26х10-4) К-1
Изменение длины трубы после прогрева при температуре 120ºС в течение 60 мин 0,81%
Коэффициент эквивалентной равномерно-зернистой шероховатости 0,007
Диффузия кислорода 0 мг/л
Коэффициент теплопроводности 0,43 Вт/м·К
Прочность клеевого соединения 70 Н/10мм
Способ сшивки полиэтилена Силанольный
Степень сшивки 65%
Способ сварки AL слоя Аргонно-дуговая сварка встык
Прочность сварного соединения 57 Н/мм²
Стойкость при постоянном внутреннем давлении (без разрушения) и температуре:
20ºС - в течение 1 ч, МПа (не менее) 4,5
95ºС - в течение 165 ч, МПа (не менее) 1,8
95ºС - в течение 1000 ч, МПа (не менее) 1,6
Срок службы при соблюдении правил монтажа и эксплуатации, лет 50



Металлополимерные (металлопластиковые) трубы CompipeТМ PEXb-AL-PEXb предназначены для радиаторного отопления, горячего и холодного водоснабжения, для технологических трубопроводов и систем водоподготовки. Благодаря высоким эксплуатационным характеристикам трубы CompipeТМ PEXb-AL-PEXb используются в высокотемпературных системах и имеют максимальную термостойкость к пиковым нагрузкам.

Внутренний и внешний слои металлополимерной (металлопластиковой) трубы изготовлены из силанольно сшитого полиэтилена PEXb. Процесс сшивки представляет собой создание пространственной решетки в полиэтилене за счет образования продольно-поперечных связей между молекулами полимера (рис. 2 и рис. 3).

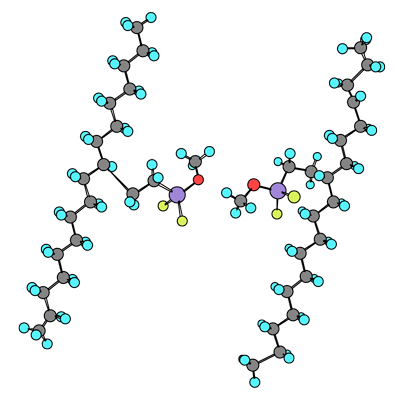

молекулы полимера   сшитые молекулы полимера

Рисунок 2. Образование связей между молекулами полиэтилена

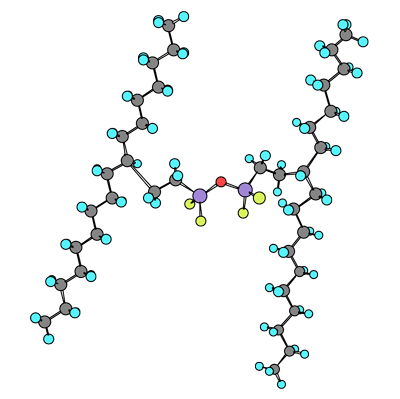

Рисунок 3. Образование связей между молекулами полиэтилена.  Схема химической реакции.



Область применения

Область применения труб CompipeТМ PEXb-AL-PEXb 1, 2, 4, 5, ХВ классы эксплуатации по ГОСТ 32415-2013:

  1. Горячее и холодное водоснабжение в жилых, промышленных и административных зданиях;
  2. Системы радиаторного и напольного отопления (“теплые полы”);
  3. Водяное настенное, безрадиаторное отопление (“теплые стены”);
  4. Технологические трубопроводы и системы водоподготовки;
  5. Отопление открытых площадок и лестничных сходов, стадионов, бассейнов и т.д.;
  6. Подогрев почвы в теплицах, парниках, зимних садах и оранжереях.



Таблица 2. Таблица характеристик классов эксплуатации согласно ГОСТ 32415-2013

Класс эксплуатации Tраб, °C Время при Тpaб, год Tмакс, °C

Время при Tмакс, год

Tавар,°C Время при Tавар, ч Область применения
1 60 49 80 1 95 100 Горячее водоснабжение (60оС)
2 70 49 80 1 95 100 Горячее водоснабжение (70оС)
4 20 2,5 70 2,5 100 100

Высокотемпературное напольное
отопление.
Низкотемпературное отопление
отопительными приборами

40 20
60 25
5 20 14 90 1 100 100 Высокотемпературноеотопление
отопительными приборами
60 25
80 10
ХВ 20 50 - - - - Холодное водоснабжение

В таблице приняты следующие обозначения:

Tраб — рабочая температура или комбинация температур транспортируемой воды, определяемая областью применения;

Tмакс — максимальная рабочая температура, действие которой ограничено по времени;

Tавар — аварийная температура, возникающая в аварийных ситуациях при нарушении систем регулирования.

КАК ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ
Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарным временем работы трубопровода при температурах Траб, Тмакс, Тавар и составляет 50 лет.
Например, для класса 4 расчет следующий: 2,5 года (при 20оС) + 20 лет (при 40оС) + 25 лет (при 60оС) + 2,5 года (при 100оС) = 50 лет



Таблица 3. Характеристики упаковки труб COMPIPETM PEXb-AL-PEXb

 Наружный диаметр, мм 16 20  26  32
 Длина бухты, м 100/200 100 50 50
 Размер короба (ДхШхВ), мм  800х800х90 /
800х800х150
800х800х150 800х800х150 1040х1040х200
 Количество коробов на палете, шт 14/14 14  14  10

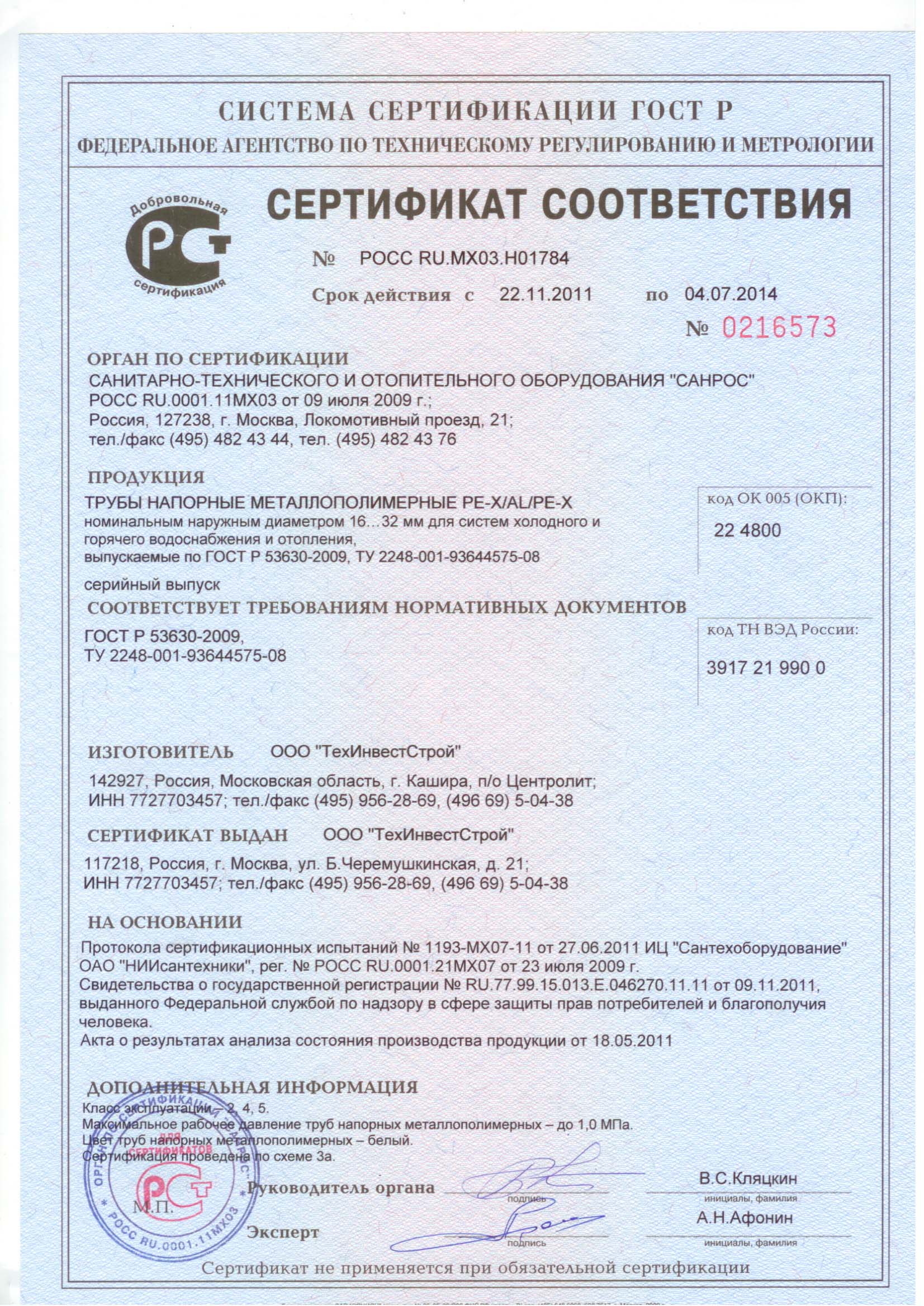

Труба имеет сертификат соответствия в системе Ростест, свидетельство государственной регистрации.

Технический паспорт изделия "Труба металлопластиковая CompipeТМ PEXb-AL-PEXb".

Для монтажа мы рекомендуем приобрести комплектующие ComtekTM.
