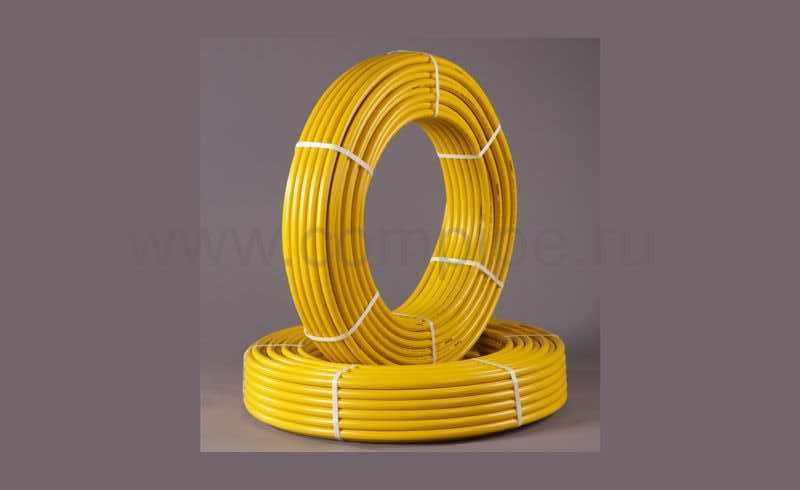

Металлополимерные трубы для ВДГО PEX/AL/PEX ГАЗ













Металлополимерные трубы PEX-b/AL/PEX-b для газоснабжения



металлопластиковая труба газовая металлопластиковая труба для газа металлопластиковая труба газ



Область применения металлопластиковых труб COMPIPETM для газоснабжения:

  • Внутридомовое газоснабжение в одноквартирных жилых домах, этажностью не более трех;
  • Горячее и холодное водоснабжение в жилых, промышленных и административных зданиях;
  • Системы радиаторного и напольного отопления (“теплые полы”);
  • Водяное настенное, безрадиаторное отопление (“теплые стены”);
  • Технологические трубопроводы и системы водоподготовки;
  • Отопление открытых площадок и лестничных сходов, стадионов, бассейнов и т.д.;
  • Подогрев почвы в теплицах, парниках, зимних садах и оранжереях.

Преимущества металлополимерной трубы COMPIPETM для газоснабжения:

- Срок службы металлопластиковых трубопроводов и соединений составляет более 50 лет;
- Простота монтажа и малый вес труб по сравнению с трубопроводами из стали;
- Большая пропускная способность благодаря малой шероховатости внутреннего слоя трубы;
- Экономичность. Минимальное использование фитингов, благодаря возможности трубы сохранять форму при сгибе;
- Универсальность. Профили обжима пресс-фитингов - ТН;
- широкий ассортимент размеров труб и фитингов для подключения различного газового оборудования;
- трубопроводы COMPIPETM не требуют обслуживания в течение всего срока службы
- трубопроводы COMPIPETM могут монтироваться скрыто, что позволяет:
   а) прокладывать газопроводы через жилые помещения;
   б) устанавливать газовое оборудование там где это необходимо, например в центре помещений.

Технические характеристики металлополимерной трубы CompipeTM для газоснабжения приведены в Таблицах 1, 2.



Таблица 1. Характеристики металлополимерных труб COMPIPETM PEXb-AL-PEXb для систем ВДГО

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный внешний диаметр

16 20 26 32

Внутренний диаметр, мм

12 16 20 26

Толщина стенки, мм

2 2 3 3

Вес одного метра, г

112

148

262

328

Длина бухты, м

200/100

100

50

50

Рабочая температура, °С

-15/+40

-15/+40

-15/+40

-15/+40

Максимальное рабочее давление, Мпа

0,01

0,01

0,01

0,01

Шероховатость, мм

0,003

0,003

0,003

0,003

Диффузия кислорода, мг/л

0 0 0 0





Таблица 2. Характеристики металлополимерных труб COMPIPETM PEXb-AL-PEXb для систем отопления


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наружный диаметр, мм

16 20 26 32
Внутренний диаметр, мм

12 16 20 26
Толщина стенки, мм

2 2 3 3
Длина бухты, м

200/100 100 50 50
Масса 1 п.м. трубы, г

112 143 258 332
Объем жидкости в 1 п.м. трубы, л

0,113 0,201 0,314 0,531
Мин. радиус изгиба с кондуктором, мм

45 60 95 125
Мин. радиус изгиба вручную, мм

80 110 115 160
Рабочая температура при давлении 1,0 МПа

(0÷95)ºС
Аварийная температура (не более 1 часа)

100ºС

Максимальное рабочее давление при температуре 95ºС

1,0 МПа
Коэффициент линейного расширения

(0,26х10-4) К-1
Изменение длины трубы после прогрева при температуре 120ºС в течение 60 мин

0,81%
Коэффициент эквивалентной равномерно-зернистой шероховатости

0,007
Диффузия кислорода

0 мг/л
Коэффициент теплопроводности

0,43 Вт/м·К
Прочность клеевого соединения

70 Н/10мм
Способ сшивки полиэтилена

Силанольный
Степень сшивки

65%
Способ сварки AL слоя

Аргонно-дуговая сварка встык
Прочность сварного соединения

57 Н/мм²
Стойкость при постоянном внутреннем давлении (без разрушения) и температуре:


20ºС - в течение 1 ч, МПа (не менее) 4,5

95ºС - в течение 165 ч, МПа (не менее) 1,8

95ºС - в течение 1000 ч, МПа (не менее) 1,6

Срок службы при соблюдении правил монтажа и эксплуатации, лет      50


COMPIPETM - это первая российская металлопластиковая система, разрешенная к применению во внутридомовых газопроводах;

Сертификаты и разрешения предоставляются по запросу.
