Полимерные однослойные трубы PEХa















Полимерные однослойные трубы PEХa
ГОСТ 32415-2013



Доступные размеры:

Артикул Описание Тип упаковки
1620200-6      16х2, бухта 200 м      бухта в гофрокоробе
2020100-6 20х2, бухта 100 м бухта в гофрокоробе



Скачать:

Паспорт
Сертификат соответствия

Сертификат соответствия
(по ГОСТ 32415-2013)

Свидетельство о государственной регистрации



Труба COMPIPETM PEXa напорная из сшитого полиэтилена предназначена для строительства и ремонта внутренних сетей холодного, горячего водоснабжения, напольного отопления (классы  эксплуатации 1, 2, 4 по ГОСТ 32415-2013).

Допускается применение трубы для некатегорийных технологических трубопроводов, транспортирующих неагрессивные к материалу труб жидкие среды.

Труба COMPIPETM PEXa  изготовлена из материала Lutene-H XL1800 производства компании LG CHEM, LTD.  Lutene-H XL1800 - идеальный материал для экструзии труб для водоснабжения, отопления, теплых полов, он обладает длительной стойкостью к растрескиванию, хорошими механическими характеристиками.

Оптимальное сочетание прочности и гибкости, хорошая «молекулярная память», способность гасить гидроудары, выдерживать циклы «замораживания-размораживания» невысокая стоимость трубы COMPIPETM PEXa - отличный выбор для монтажа «теплого пола», отопления открытых площадок и лестничных сходов, стадионов, бассейнов, подогревов почвы в теплицах, парниках, зимних садах и оранжереях.

Качество труб из материала Lutene-H XL1800 подтверждено испытаниями Независимого института испытаний и тестирования Bodycote Polymer (Рис. 1)

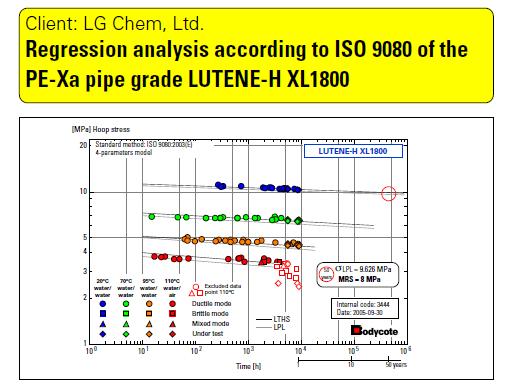

Рисунок 1. Кривые длительной прочности труб из материала Lutene-H XL1800



Трубы CompipeТМ PEXa получают в процессе экструзии сшивкой полиэтилена при течении полимера в формующем инструменте. Данный способ сшивки ПЭ был открыт Томасом Энгелем в 1965 г. Сшивка представляет собой свободно-радикальный процесс, приводящий к образованию углерод-углеродных связей между полимерными цепочками (Рис. 2):

Рисунок 2. Образование связей между молекулами полиэтилена.

Для получения сшитого полимера полиэтилен перед экструдированием расплавляется вместе с антиокислителями и пероксидами. С повышением температуры пероксиды распадаются, образуя радикалы. Пероксидные радикалы отрывают у звеньев полиэтилена по одному атому водорода (Рис.3):

Рисунок 3. Механизм реакции радикального присоединения, инициированный органопероксидом.



Преимущества труб CompipeTM из сшитого полиэтилена PEXa:

- Не боится надломов и перегибов. Молекулярная память материала труб позволяет легко восстанавливать форму при нагревании;
- Абсолютный диэлектрик. Трубы не проводят блуждающие токи и статическое электричество;
- Внутреннее сечение трубы не зарастает и не заиливается;
- Простота монтажа, малый вес и удобство поставки труб в бухтах;
- Большая пропускная способность благодаря малой шероховатости внутреннего слоя трубы;
- Универсальность. Монтаж осуществляется с прессовыми или компрессионными фитингами для металлополимерных труб CompipeTM.



Технические характеристики труб CompipeTM из сшитого полиэтилена PEXa приведены в Таблице 1.



Таблица 1

Наименование показателя COMPIPETM PEXa
Наружный диаметр, мм 16 20
Внутренний диаметр, мм 12 16
Толщина стенки, мм 2,0 2,0
Артикул

1620200-6 /1620100-6

2020100-6
Длина бухты, м 200/100 100
Серия S 3,5 4,5
Стандартное размерное соотношение SDR 8 10
Масса 1 п.м. трубы, г 82 131
Объем жидкости в 1 п.м. трубы, л 0,113 0,201
Рабочая температура (0÷70)ºС
Аварийная температура (не более 100 часов) 95ºС

Максимальное рабочее давление

1, 2 классы
4 класс



0,8 МПа
1,0 МПа



0,6 МПа
0,8 МПа

Максимальное рабочее давление при температуре 20ºС

1,25 МПа
Коэффициент теплового линейного расширения (1,2÷1,4х10-4) К-1
Изменение длины трубы после прогрева при температуре 120ºС в течение 60 мин менее 3%
Коэффициент эквивалентной равномерно-зернистой шероховатости 0,007
Коэффициент теплопроводности 0,4 Вт/м·К
Способ сшивки полиэтилена Пероксидный
Степень сшивки, не менее 70%
Предельное удлинение >350%
Гарантийный срок, лет 10
Срок службы при соблюдении правил монтажа и эксплуатации, лет 50



Таблица 2. Таблица характеристик классов эксплуатации согласно ГОСТ 32415-2013

Класс эксплуатации Tраб, °C Время при Тpaб, год Tмакс, °C

Время при Tмакс, год

Tавар,°C Время при Tавар, ч Область применения
1 60 49 80 1 95 100 Горячее водоснабжение (60оС)
2 70 49 80 1 95 100 Горячее водоснабжение (70оС)
4 20 2,5 70 2,5 100 100

Высокотемпературное напольное
отопление.
Низкотемпературное отопление
отопительными приборами

40 20
60 25
5 20 14 90 1 100 100 Высокотемпературное отопление
отопитель
ными приборами
60 25
80 10
ХВ 20 50 - - - - Холодное водоснабжение

В таблице приняты следующие обозначения:

Tраб — рабочая температура или комбинация температур транспортируемой воды, определяемая областью применения;

Tмакс — максимальная рабочая температура, действие которой ограничено по времени;

Tавар — аварийная температура, возникающая в аварийных ситуациях при нарушении систем регулирования.

КАК ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ
Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарным временем работы трубопровода при температурах Траб, Тмакс, Тавар и составляет 50 лет.
Например, для класса 4 расчет следующий: 2,5 года (при 20оС) + 20 лет (при 40оС) + 25 лет (при 60оС) + 2,5 года (при 100оС) = 50 лет



Таблица 3. Характеристики упаковки труб COMPIPETM PEXa

 Наружный диаметр, мм 16  20
 Длина бухты, м 200 100
 Размер короба (ДхШхВ)мм  800х800х150  800х800х150
 Количество коробов на палете, шт 14 14



Труба имеет сертификаты соответствия в системе Ростест по ГОСТ 52134-2003 и по ГОСТ 32415-2013, свидетельство государственной регистрации.

Технический паспорт изделия "Труба напорная из сшитого полиэтилена с барьерным слоем PEX/EVOH".

Для монтажа мы рекомендуем приобрести комплектующие ComtekTM.
