Полимерные трубы PEXa/EVOH
Полимерные трубы с барьерным слоем PEXa/EVOH
ГОСТ 32415-2013
Доступные размеры:
|
Артикул
|
Описание
|
Тип упаковки
|
|
1620200-R
|
16х2, бухта 200 м
|
бухта в защитной пленке и мешковине
|
|
1620600-R
|
16х2, бухта 600 м
|
бухта в защитной пленке и мешковине
|
|
2020100-R
|
20х2, бухта 100 м
|
бухта в защитной пленке и мешковине
|
|
2020500-R
|
20х2, бухта 500 м
|
бухта в защитной пленке и мешковине
|
Скачать:
|
Паспорт
|
 |
|
Сертификат соответствия
|
|
|
Свидетельство о государственной регистрации
|
|
Труба COMPIPETM напорная из сшитого полиэтилена с барьерным (антидиффузионным) слоем из этиленвинилового спирта (EVOH) предназначена для строительства и ремонта внутренних сетей холодного, горячего водоснабжения и радиаторного отопления зданий, в том числе напольного отопления (классы эксплуатации 1, 2, 4, ХВ по ГОСТ 32415-2013).
Трубы PEXа/EVOH COMPIPETM идеально подходят для низкотемпературных систем отопления «теплый пол».
Трубы CompipeТМ PEXa получают в процессе экструзии сшивкой полиэтилена при течении полимера в формующем инструменте.
Сшивка представляет собой свободно-радикальный процесс, приводящий к образованию углерод-углеродных связей между полимерными цепочками (Рис. 2):

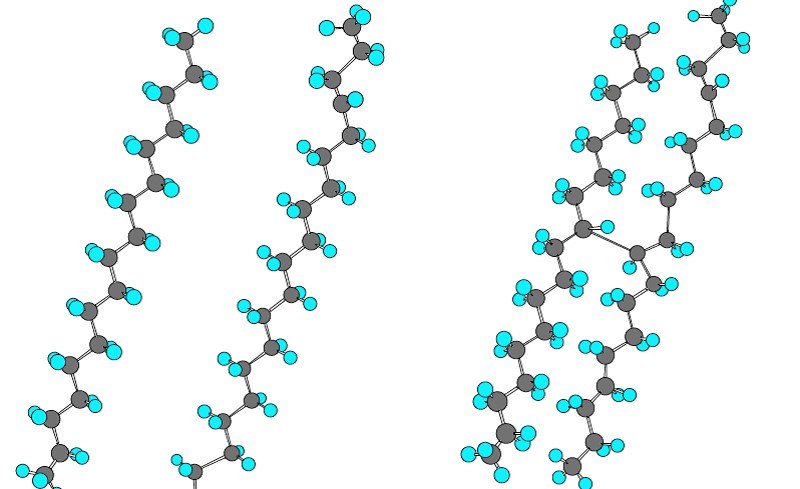

Рис. 2. Образование связей между молекулами полиэтилена.
Для получения сшитого полимера полиэтилен перед экструдированием расплавляется вместе с антиокислителями и пероксидами. С повышением температуры пероксиды распадаются, образуя радикалы. Пероксидные радикалы отрывают у звеньев полиэтилена по одному атому водорода (Рис.3):
Рис. 3. Механизм реакции радикального присоединения, инициированный органопероксидом.
Труба PEXа/EVOH COMPIPETM отвечают требованиям СНиП 41-01-2003, который предписывает применять в системах отопления полимерные трубы с показателем кислородопроницаемости не более 0,1 г/м3 в сутки (требования также ГОСТ 32415-2013, DIN 4726).
Технические характеристики труб приведены в Таблице 1.
Таблица 1
|
Наименование показателя
|
COMPIPETM PEXa/EVOH
|
|
Наружный диаметр, мм
|
16
|
20
|
|
Внутренний диаметр, мм
|
12
|
16
|
|
Толщина стенки, мм
|
2,0
|
2,0
|
|
Артикул
|
1620200-R /1620600-R
|
2020100-R
|
|
Длина бухты, м
|
200/600
|
100
|
|
Серия S
|
3,5
|
4,5
|
|
Стандартное размерное соотношение SDR
|
8
|
10
|
|
Масса 1 п.м. трубы, г
|
82
|
131
|
|
Объем жидкости в 1 п.м. трубы, л
|
0,113
|
0,201
|
|
Рабочая температура
|
(0÷80)ºС
|
|
Аварийная температура (не более 100 часов)
|
100ºС
|
|
Максимальное рабочее давление
1, 2, 4 классы
|
0,8 МПа
|
0,6 МПа
|
|
Максимальное рабочее давление при температуре 20ºС
|
1,0 МПа
|
|
Коэффициент теплового линейного расширения
|
(1,95x10-4) К-1
|
|
Изменение длины трубы после прогрева при температуре 120ºС в течение 60 мин
|
менее 2%
|
|
Коэффициент эквивалентной равномерно-зернистой шероховатости
|
0,004
|
|
Коэффициент теплопроводности
|
0,4 Вт/м·К
|
|
Диффузия кислорода
|
менее 0,1, г/м3 в сутки
|
|
Гарантийный срок, лет
|
10
|
|
Срок службы при соблюдении правил монтажа и эксплуатации, лет
|
50
|
Таблица 2. Таблица характеристик классов эксплуатации согласно ГОСТ Р 32415-2013
|
Класс эксплуатации
|
Tраб, °C
|
Время при Тpaб, год
|
Tмакс, °C
|
Время при Tмакс, год
|
Tавар,°C
|
Время при Tавар, ч
|
Область применения
|
|
1
|
60
|
49
|
80
|
1
|
95
|
100
|
Горячее водоснабжение (60оС)
|
|
2
|
70
|
49
|
80
|
1
|
95
|
100
|
Горячее водоснабжение (70оС)
|
|
4
|
20
|
2,5
|
70
|
2,5
|
100
|
100
|
Высокотемпературное напольное
отопление.
Низкотемпературное отопление
отопительными приборами
|
|
40
|
20
|
|
60
|
25
|
|
5
|
20
|
14
|
90
|
1
|
100
|
100
|
Высокотемпературное отопление
отопительными приборами
|
|
60
|
25
|
|
80
|
10
|
|
ХВ
|
20
|
50
|
-
|
-
|
-
|
-
|
Холодное водоснабжение
|
|
В таблице приняты следующие обозначения:
Tраб — рабочая температура или комбинация температур транспортируемой воды, определяемая областью применения;
Tмакс — максимальная рабочая температура, действие которой ограничено по времени;
Tавар — аварийная температура, возникающая в аварийных ситуациях при нарушении систем регулирования.
КАК ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ
Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарным временем работы трубопровода при температурах Траб, Тмакс, Тавар и составляет 50 лет.
Например, для класса 4 расчет следующий: 2,5 года (при 20оС) + 20 лет (при 40оС) + 25 лет (при 60оС) + 2,5 года (при 100оС) = 50 лет
|
Таблица 3. Характеристики упаковки труб COMPIPETM PEXa/EVOH
|
Наружный диаметр, мм
|
16
|
20
|
|
Длина бухты, м
|
200/600
|
100
|
|
Размер короба (ДхШхВ), мм
|
800х800х150/
990х350х990
|
800х800х150
|
|
Количество коробов на палете, шт
|
14/6
|
14
|
Труба имеет сертификат соответствия в системе Ростест по ГОСТ 32415-2013, свидетельство государственной регистрации.
Технический паспорт изделия "Труба напорная из сшитого полиэтилена с барьерным слоем PEXа/EVOH COMPIPETM ".
