Полимерные многослойные трубы PEXb/EVOH











Полимерные трубы с кислородным барьером PEXb/EVOH
ГОСТ 32415-2013



Доступные размеры:

Артикул         Описание                         Тип упаковки
1622200-3 16,0 х 2,2 бухта 200 м. бухта в гофрокоробе
2028100-3 20,0 х 2,8 бухта 100 м. бухта в гофрокоробе
2535050-3 25,0 х 3,5 бухта 50 м. бухта в гофрокоробе
3244050-3 32,0 х 4,4 бухта 50 м. бухта в гофрокоробе



Скачать:

Паспорт
Сертификат соответствия
Сертификат соответствия
(по ГОСТ 32415-2013)
Свидетельство о государственной регистрации



Информация и технические характеристики

Труба напорная из сшитого полиэтилена с барьерным (антидиффузионным) слоем из этиленвинилового спирта (EVOH) предназначена для строительства и ремонта внутренних сетей холодного, горячего водоснабжения и радиаторного отопления зданий, в том числе напольного отопления (классы эксплуатации 2, 4, 5 по ГОСТ 32415-2013).

Допускается применение трубы для некатегорийных технологических трубопроводов, транспортирующих неагрессивные к материалу труб жидкие среды. Таблица химической стойкости PEX.

Полимерные трубы с CompipeТМ PEXb/EVOH представляют собой пятислойную конструкцию (см. рисунок 1):

слои металлопластиковой трубы

Рисунок 1. Конструкция полимерной трубы CompipeТМ PEXb/EVOH



  1. Внешний защитный полимерный слой;

  2. Адгезивный слой (связывает внешний полимерный слой и барьерный слой EVOH);

  3. Барьерный слой из этиленвинилового спирта (EVOH) обеспечивающий диффузионную непроницаемость;

  4. Адгезивный слой (связывает внутренний полимерный слой и барьерный слой EVOH);

  5. Внутренний полимерный слой из сшитого полиэтилена PEXb.



Барьерный слой EVOH в трубе COMPIPETM расположен между слоями РЕХ, что защищает его от механического повреждения в процессе монтажа и разрушительного воздействия влаги в отличие от труб PEXb/EVOH других производителей.

Трубы COMPIPETM PEXb/EVOH специально разработаны для применения не только в системах горячего и холодного напорного водоснабжения, но и для систем центрального отопления, так как отвечают требованиям СНиП 41-01-2003, который предписывает применять в системах отопления полимерные трубы с показателем кислородопроницаемости не более 0,1 г/м3 в сутки (также требования ГОСТ 32415-2013, DIN 4726). Кислород обладает коррозионным действием на системы отопления. Проникая через стенку трубы, кислород вызывает коррозию металлических элементов системы отопления (бойлеры, теплообменники, запорная арматура, терморегуляторы и т.п.).



Характеристики полимерных труб COMPIPETM PEXb/EVOH

Таблица 1 Характеристики полимерных труб COMPIPETM PEXb/EVOH

Наименование показателя COMPIPETM PEXb/EVOH
Наружный диаметр, мм 16 20 25 32
Внутренний диаметр, мм 11,6 14,4 18,0 23,2
Толщина стенки, мм 2,2 2,8 3,5 4,4
Артикул

1622200-3 / 1622100-3

2028100-3 2635050-3 3244050-3
Длина бухты, м 200/100 100 50 50
Масса 1 п.м. трубы, г 99 152 240 390
Объем жидкости в 1 п.м. трубы, л 0,106 0,163 0,254 0,423
Мин. радиус изгиба с кондуктором, мм 45 60 95 125
Мин. радиус изгиба вручную, мм 80 110 115 160
Рабочая температура при давлении 1,0МПа (0÷90)ºС
Аварийная температура (не более 100 часов) 100ºС

Максимальное рабочее давление при температуре 95ºС

1,0 МПа
Коэффициент теплового линейного расширения (1,2÷1,4х10-4) К-1
Изменение длины трубы после прогрева при температуре 120ºС в течение 60 мин менее 3%
Коэффициент эквивалентной равномерно-зернистой шероховатости 0,007
Диффузия кислорода менее 0,1 г/м3 в сутки
Коэффициент теплопроводности 0,43 Вт/м·К
Способ сшивки полиэтилена Силанольный
Степень сшивки 65%
Гарантийный срок, лет 10
Срок службы при соблюдении правил монтажа и эксплуатации, лет 50



Внутренний слой полимерной трубы изготовлен из силанольно сшитого полиэтилена PEXb. Процесс сшивки представляет собой создание пространственной решетки в полиэтилене за счет образования продольно-поперечных связей между молекулами полимера (Рис.2 и Рис.3).

молекулы полимера   сшитые молекулы полимера

Рисунок 2. Образование связей между молекулами полиэтилена.

Рисунок 3. Образование связей между молекулами полиэтилена.  Схема химической реакции.



Область применения

Область применения труб CompipeТМ PEXb/EVOH 2, 4, 5, ХВ классы эксплуатации по ГОСТ 32415-2013:

  1. Горячее и холодное водоснабжение в жилых, промышленных и административных зданиях;
  2. Системы радиаторного и напольного отопления (“теплые полы”);
  3. Водяное настенное, безрадиаторное отопление (“теплые стены”);
  4. Технологические трубопроводы и системы водоподготовки;
  5. Отопление открытых площадок и лестничных сходов, стадионов, бассейнов и т.д.;
  6. Подогрев почвы в теплицах, парниках, зимних садах и оранжереях.



Таблица 2. Таблица характеристик классов эксплуатации согласно ГОСТ 32415-2013

Класс эксплуатации Tраб, °C Время при Тpaб, год Tмакс, °C

Время при Tмакс, год

Tавар,°C Время при Tавар, ч Область применения
1 60 49 80 1 95 100 Горячее водоснабжение (60оС)
2 70 49 80 1 95 100 Горячее водоснабжение (70оС)
4 20 2,5 70 2,5 100 100

Высокотемпературное напольное
отопление.
Низкотемпературное отопление
отопительными приборами

40 20
60 25
5 20 14 90 1 100 100 Высокотемпературное отопление
отопитель
ными приборами
60 25
80 10
ХВ 20 50 - - - - Холодное водоснабжение

В таблице приняты следующие обозначения:

Tраб — рабочая температура или комбинация температур транспортируемой воды, определяемая областью применения;

Tмакс — максимальная рабочая температура, действие которой ограничено по времени;

Tавар — аварийная температура, возникающая в аварийных ситуациях при нарушении систем регулирования.

КАК ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ
Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарным временем работы трубопровода при температурах Траб, Тмакс, Тавар и составляет 50 лет.
Например, для класса 4 расчет следующий: 2,5 года (при 20оС) + 20 лет (при 40оС) + 25 лет (при 60оС) + 2,5 года (при 100оС) = 50 лет



Таблица 3. Характеристики упаковки труб COMPIPETM PEXb/EVOH

 Наружный диаметр, мм 16 20  25  32
 Длина бухты, м 100/200 100

50

50
 Размер короба (ДхШхВ)мм  800х800х90 /
800х800х150
800х800х150 800х800х150 1040х1040х200
 Количество коробов на палете, шт 14/14 14  14  10





Особенности монтажа полимерных труб COMPIPETM PEXb/EVOH

Главной особенностью монтажа полимерных труб COMPIPETM PEXb/EVOH является применение фитингов с надвижной гильзой. Также данная система носит название - система трубопроводов с аксиальной запрессовкой. Отличительной чертой данной системы являются:

  • наличие специального латунного надвижного кольца, которое обеспечивает герметизацию соединения;
  • отсутствие каких-либо уплотнительных колец в фитингах, что безусловно, повышает надежность системы;
  • увеличенный внутренний проход фитингов, по сравнению с прессовыми и компрессионными фитингами для металлополимерных труб равных диаметров;
  • чрезвычайно прочное, надежное и долговечное соединение;
  • монтаж осуществляется специальным инструментом для аксиальной запрессовки.

Внешний вид фитинга и гильзы приведен на рис.4

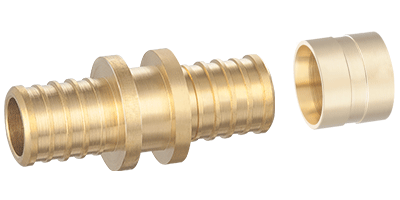

Рисунок 4. Муфта с натяжной гильзой аксиальной запрессовки



Внешний вид соединения приведен на рис.5

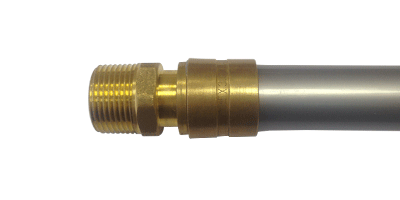

Рисунок 5. Внешний вид соединения



Этапы монтажа

1. Отрезать трубу строго под прямым углом;

2. Надеть гильзу на трубу и отодвинуть ее от края;

3. Специальным расширителем расширить край трубы, куда будет вставляться штуцер фитинга;

! Фитинг не может быть вставлен в нерасширенную трубу, т.к. диаметр штуцера фитинга больше внутреннего диаметра трубы.

4. Вставить фитинг в расширенную трубу;

5. Специальным инструментом выполнить запрессовку: надвинуть гильзу на фитинг до юбки на фитинге, не допуская перекосов.





Труба имеет сертификаты соответствия в системе Ростест по ГОСТ 52134-2003 и по ГОСТ 32415-2013свидетельство государственной регистрации.

Технический паспорт изделия "Труба напорная из сшитого полиэтилена с барьерным слоем PEX/EVOH".

Для монтажа мы рекомендуем фитинги с надвижной гильзой Comtek.
