Полимерные многослойные трубы PEXa/EVOH















Полимерные трубы с кислородным барьером PEXa/EVOH
ГОСТ 32415-2013

Доступные размеры:

Артикул

Описание

Тип упаковки

1622200-8

16,0 х 2,2 бухта 200 м.

бухта в гофрокоробе

2028100-8

20,0 х 2,8 бухта 100 м.

бухта в гофрокоробе

2535050-8

25,0 х 3,5 бухта 50 м.

бухта в гофрокоробе

3244050-8

32,0 х 4,4 бухта 50 м.

бухта в гофрокоробе



Скачать:

Паспорт



Сертификат соответствия



Сертификат соответствия
(по ГОСТ 32415-2013)

Свидетельство о государственной регистрации





Труба напорная из сшитого полиэтилена с барьерным (антидиффузионным) слоем из этиленвинилового спирта (EVOH) предназначена для строительства и ремонта внутренних сетей холодного, горячего водоснабжения и радиаторного отопления зданий, в том числе напольного отопления (классы эксплуатации 2, 4, 5 по ГОСТ Р 52134-2003).

Допускается применение трубы для некатегорийных технологических трубопроводов, транспортирующих неагрессивные к материалу труб жидкие среды. Таблица химической стойкости PEX



Трубы COMPIPETM PEXа/EVOH состоят из 3 слоев (см. рис.1):

PEXa труба



Рис. 1. Конструкция полимерной трубы CompipeТМ PEXа/EVOH

1 – внутренний полимерный слой PEXa;

2 – адгезивный слой;

3 – барьерный слой сополимера этилена и винилового спирта EVOH;





Трубы COMPIPETM PEXа/EVOH специально разработаны для применения не только в системах горячего и холодного напорного водоснабжения, но и систем центрального отопления, так как отвечают требованиям СНиП 41-01-2003, который предписывает применять в системах отопления полимерные трубы с показателем кислородопроницаемости не более 0,1 г/м3 в сутки (также требования ГОСТ Р 52134-2003, DIN 4726). Кислород обладает коррозионным действием на системы отопления. Проникая через стенку трубы, кислород вызывает коррозию металлических элементов системы отопления (бойлеры, теплообменники, запорная арматура, терморегуляторы и т.п.).



Характеристики полимерных труб COMPIPETM PEXа/EVOH



Таблица 1 Характеристики полимерных труб COMPIPETM PEXа/EVOH

Наименование показателя

CompipeТМ   PEXа/EVOH

Наружный диаметр, мм

16

20

25

32

Внутренний диаметр, мм

11,6

14,4

18,0

23,2

Толщина стенки трубы, мм

2,2

2,8

3,5

4,4

Артикул

1622200-8

2028100-8

2535050-8

3244050-8

Длина бухты, м

200/100

100

50

50

Масса 1 п.м. трубы, г

101

155

249

405

Объем жидкости в 1 п.м. трубы, л

0,106

0,163

0,254

0,423

Рабочая температура,

(20÷90) ºС

Аварийная температура (не менее 100 ч)

100 ºС

Аварийная температура (не менее 4 ч)

120 ºС

Максимальное рабочее давление при

температуре 95ºС

0,8 МПа

Коэффициент теплового линейного расширения

(1,2÷1,4х10-4 )K-1

Изменение длины трубы после прогрева при температуре 120ºС в течение 60 мин

менее 3%

Коэффициент эквивалентной равномерно-зернистой шероховатости

0,007

Диффузия кислорода

Менее 0,1 г/м3 в сутки

Коэффициент теплопроводности

0,4 Вт/м·К

Способ сшивки полиэтилена

Пероксидный

Степень сшивки, не менее

70%

Гарантийный срок

10 лет

Срок службы при соблюдении правил монтажа и эксплуатации

50 лет



Трубы CompipeТМ PEXa получают в процессе экструзии сшивкой полиэтилена при течении полимера в формующем инструменте. Данный способ сшивки ПЭ был открыт Томасом Энгелем в 1965 г.

Сшивка представляет собой свободно-радикальный процесс, приводящий к образованию углерод-углеродных связей между полимерными цепочками (Рис. 2):

сшитый полиэтилен

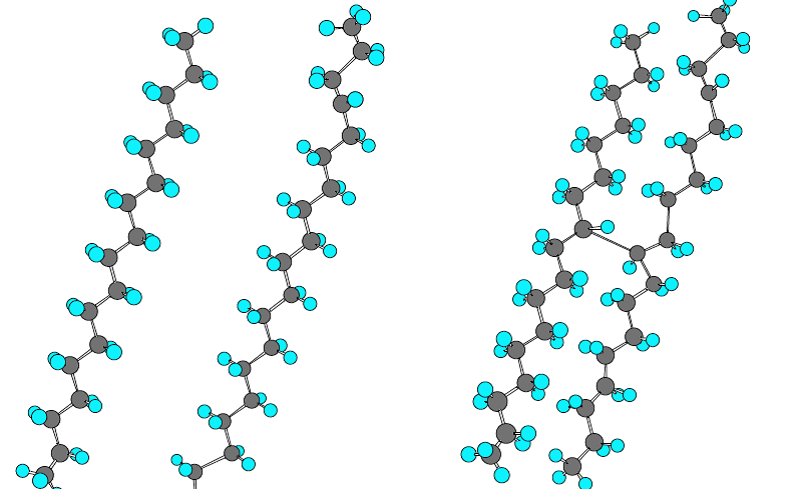

Рис. 2. Образование связей между молекулами полиэтилена.

Для получения сшитого полимера полиэтилен перед экструдированием расплавляется вместе с антиокислителями и пероксидами. С повышением температуры пероксиды распадаются, образуя радикалы. Пероксидные радикалы отрывают у звеньев полиэтилена по одному атому водорода (Рис.3):

R2O2 → 2RO∙





Рис. 3. Механизм реакции радикального присоединения, инициированный органопероксидом.



Область применения

Область применения труб CompipeТМ PEXb/EVOH 2, 4, 5, ХВ классы эксплуатации по ГОСТ 32415-2013:

  1. Горячее и холодное водоснабжение в жилых, промышленных и административных зданиях;
  2. Системы радиаторного и напольного отопления (“теплые полы”);
  3. Водяное настенное, безрадиаторное отопление (“теплые стены”);
  4. Технологические трубопроводы и системы водоподготовки;
  5. Отопление открытых площадок и лестничных сходов, стадионов, бассейнов и т.д.;
  6. Подогрев почвы в теплицах, парниках, зимних садах и оранжереях.



Таблица 2. Таблица характеристик классов эксплуатации согласно ГОСТ 32415-2013

Класс эксплуатации

Tраб, °C

Время при Тpaб, год

Tмакс, °C

Время при Tмакс, год

Tавар,°C

Время при Tавар, ч

Область применения

1

60

49

80

1

95

100

Горячее водоснабжение (60оС)

2

70

49

80

1

95

100

Горячее водоснабжение (70оС)

4

20

2,5

70

2,5

100

100

Высокотемпературное напольное
отопление.
Низкотемпературное отопление
отопительными приборами

40

20

60

25

5

20

14

90

1

100

100

Высокотемпературное отопление
отопительными приборами

60

25

80

10

ХВ

20

50

-

-

-

-

Холодное водоснабжение

В таблице приняты следующие обозначения:

Tраб — рабочая температура или комбинация температур транспортируемой воды, определяемая областью применения;

Tмакс — максимальная рабочая температура, действие которой ограничено по времени;

Tавар — аварийная температура, возникающая в аварийных ситуациях при нарушении систем регулирования.

КАК ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ
Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарным временем работы трубопровода при температурах Траб, Тмакс, Тавар и составляет 50 лет.
Например, для класса 4 расчет следующий: 2,5 года (при 20оС) + 20 лет (при 40оС) + 25 лет (при 60оС) + 2,5 года (при 100оС) = 50 лет



Таблица 3. Характеристики упаковки труб COMPIPETM PEXа/EVOH

Наружный диаметр

16

20

25

32

Длина бухты, м

100/200

100

50

50

Размер короба, мм (ДхШхВ)

800х800х90 /
800х800х150

800х800х150

800х800х150

1040х1040х
200

Количество коробов на палете, шт

14/14

14

14

10





Особенности монтажа полимерных труб COMPIPETM PEXа/EVOH

Главной особенностью монтажа полимерных труб COMPIPETM PEXа/EVOH является применение фитингов с надвижной гильзой. Также данная система носит название - система трубопроводов с аксиальной запрессовкой. Отличительной чертой данной системы являются:

  • наличие специального латунного надвижного кольца, которое обеспечивает герметизацию соединения;
  • отсутствие каких-либо уплотнительных колец в фитингах, что безусловно, повышает надежность системы;
  • увеличенный внутренний проход фитингов, по сравнению с прессовыми и компрессионными фитингами для металлополимерных труб равных диаметров;
  • чрезвычайно прочное, надежное и долговечное соединение;
  • монтаж осуществляется специальным инструментом для аксиальной запрессовки.

Внешний вид фитинга и гильзы приведен на рис.4

аксиальные фитинги

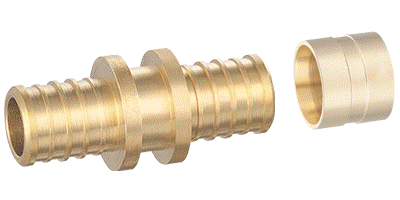

Рисунок 4. Муфта с натяжной гильзой аксиальной запрессовки



Внешний вид соединения приведен на рис.5

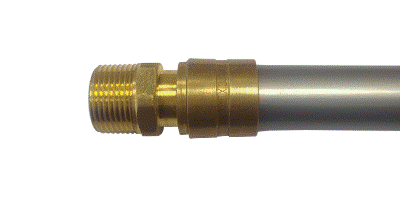

Рисунок 5. Внешний вид соединения

аксиальная система

Этапы монтажа

1. Отрезать трубу строго под прямым углом;

2. Надеть гильзу на трубу и отодвинуть ее от края;

3. Специальным расширителем расширить край трубы, куда будет вставляться штуцер фитинга;

! Фитинг не может быть вставлен в нерасширенную трубу, т.к. диаметр штуцера фитинга больше внутреннего диаметра трубы.

4. Вставить фитинг в расширенную трубу;

5. Специальным инструментом выполнить запрессовку: надвинуть гильзу на фитинг до юбки на фитинге, не допуская перекосов.





Труба имеет сертификаты соответствия в системе Ростест по ГОСТ 52134-2003 и по ГОСТ 32415-2013.

Технический паспорт изделия.

Для монтажа мы рекомендуем фитинги с надвижной гильзой Comtek.
